HRC FT-M系列是一款專為小型無人機設計的熱像儀產品,簡便易用。HRC FT-M 體積小、重量輕、價格合理、易于集成，易于安裝及在飛行中使用。只需使用一個 GoPro 兼容性10針mini-USB數據線，為熱像儀輸入5伏電源，并將模擬熱視頻輸出至您的OSD 或視頻發射器，飛行準備即已完成。
HRC FT-M是一款專為小型無人機設計的熱像儀產品。HRC FT-M體積小、重量輕、價格合理、易于集成，易于安裝及在飛行中使用。只需使用一個 GoPro兼容性10針mini-USB數據線，為熱像儀輸入5伏電源，并將模擬熱視頻輸出至您的OSD 或視頻發射器，飛行準備即已完成。
通過預配置，HRC FT-M可在各種條件下為您提供最優圖像，而且HRC FT-M重量很輕，不會讓無人機重心失衡或延誤飛行時間。 通過簡單的電源輸入和視頻輸出連接，即可輕松與任何平臺實現集成并在該平臺上使用。
HRC FT-M在手，輕松實現熱成像。
易于連接

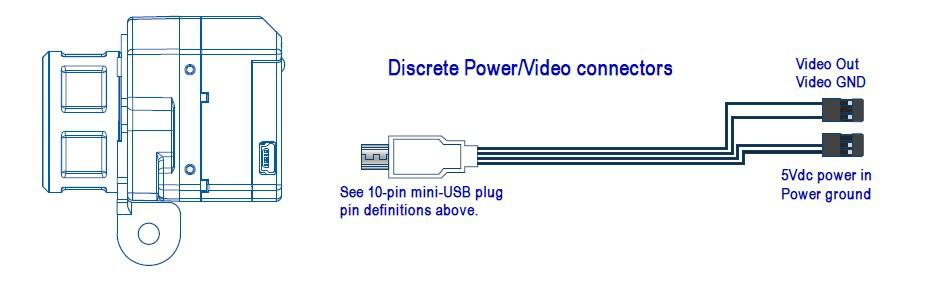

將GoPro-兼容電纜插入10-針mini-USB接頭，為熱像儀提供5V直流穩壓電源，將模擬視頻發送到您的視頻發射機或OSD中，您就可以使用了。
安裝簡單
HRC FT-M 的重量很輕，因此，可安裝在任何類型的無人機上，并有眾多安裝方案可供選擇。 無論您想要采用硬安裝的方式還是想安裝在無刷式萬向架上，HRC FT-M 都能夠實現。
使用方便
HRC FT-M 使用非常簡便。 由于所有配置均已完成，只需接通電源，飛機即可起飛。 如想深入了解 HRC FT-M 的設置，請下載熱像儀控制器 GUI 并使用 USB 連接線將 HRC FT-M連接到您的個人電腦。

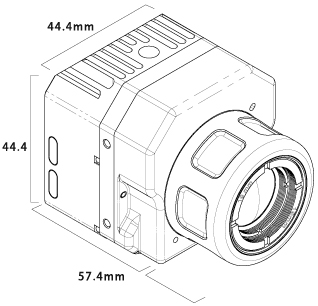

相機尺寸

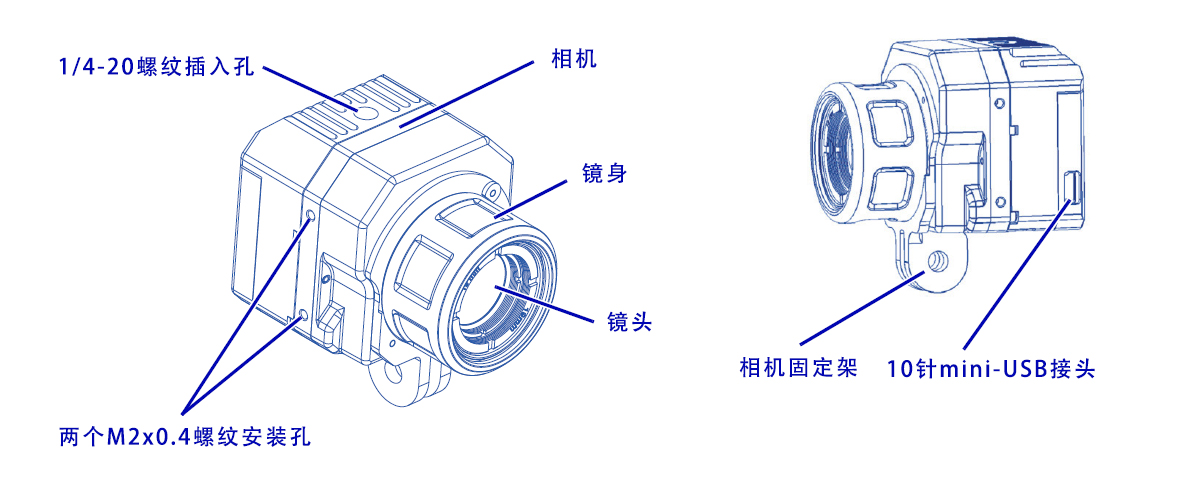

安裝示例
|
系統類型 |
參數 |
||||
|
熱像儀 |
非制冷焦平面探測器 |
||||
|
波長范圍 |
8 - 14 μm |
||||
|
幀頻 |
25Hz |
||||
|
像素大小 |
17μm |
||||
|
分辨率 |
可選鏡頭 |
||||
|
640×480 |
9mm 69° x 56°；13mm 45° x 37°；19mm 32° x 26° |
||||
|
384×288 |
6.8mm 45° x 35°；9mm 35° x 27°；13mm 25° x 19° |
||||
|
物理特性 |
|||||
|
尺寸 |
57.4 x 44.4 mm（包括鏡頭） |
||||
|
重量 |
92.1–113.4 g（視配置而定） |
||||
|
精密安裝孔 |
兩側與底部各有兩個M2x0.4安裝孔；頂部有一個 1/4-20螺紋安裝孔 |
||||
|
圖形處理與顯示控制 |
|||||
|
sUAS圖像優化 |
支持 |
||||
|
倒置圖像 |
支持 — 在GUI中調整 |
||||
|
級性控制（黑熱/白熱）與調色板 |
支持 — 在GUI中調整 |
||||
|
模擬NTSC、PAL視頻接口 |
支持 — 在GUI中調整 |
||||
|
電源 |
|||||
|
輸入電源電壓 |
4.0 – 6.0 VDC |
||||
|
環境 |
|||||
|
工作溫度范圍 |
-20°C 至 +50°C |
||||
|
非工作溫度范圍 |
-55°C 至 +95°C |
||||
|
工作高度 |
+40,000 feet |
||||
|
寬視場角（WFOV）型 |
|||||
|
|
|
6.8 mm |
9 mm |
13 mm |
19 mm |
|
V640 |
FoV (NTSC) |
不適用 |
62° × 49° |
45° × 35° |
32° × 24° |
|
FoV (PAL) |
62° × 52° |
45° × 37° |
32° × 26° |
||
|
iFoV |
1.889 mr |
1.308 mr |
0.895 mr |
||
|
V384 |
FoV (NTSC) |
44° × 33° |
34° × 26° |
24° × 18° |
不適用 |
|
FoV (PAL) |
44° × 36° |
34° × 27° |
24° × 19° |
||
|
iFoV |
1.889 mr |
1.308 mr |
0.895 mr |
||
|
探測、識別、辨認(DRI)，典型/最佳情況（單位為米，目標為人） |
D = 210/235 |
D = 250/285 |
D = 390/440 |
D = 570/640 |
|
|
R = 52/60 |
R = 63/71 |
R = 95/112 |
R = 144/160 |
||
|
I = 26/30 |
I = 31 /36 |
I = 47/56 |
I = 72/80 |
||
|
最短焦距 |
62.5cm |
3.2cm |
190cm |
15.3cm |
|
|
超焦距 |
1.2m |
2.1m |
4.4m |
9.5m |
|
|
最短焦距景深 |
0.6m |
1.1m |
2.2m |
4.8m |
|

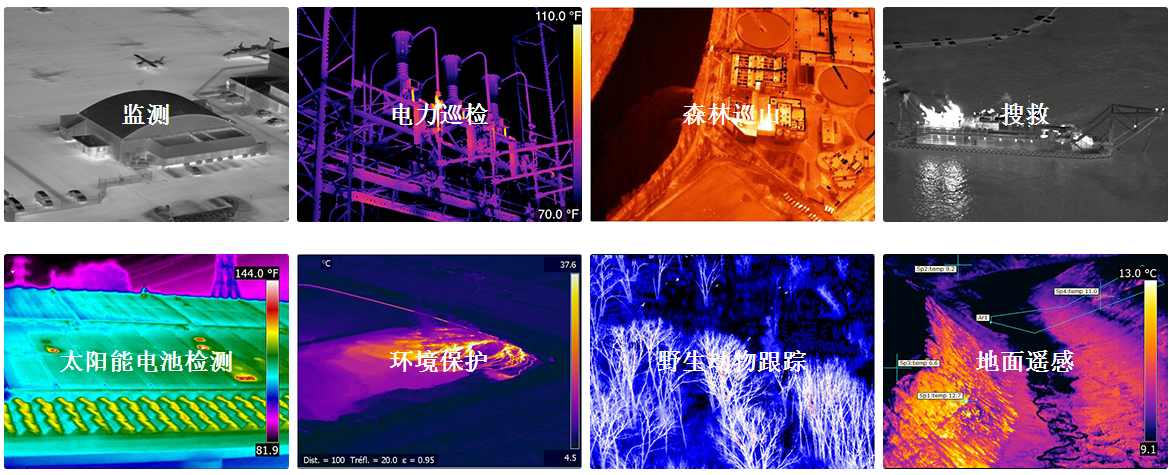

HRC FT-M配備了全球最受青睞的熱像儀所采用的功能強大的熱成像機芯，為商用小型無人機操作人員提供了突破性低價熱成像應用，因此成為下列各項應用的理想選擇：
? 搜索和救援
? 消防
? 精細農業
? 屋頂檢測
? 電力線檢查
? 變電站檢查
? 手機信號塔檢查
? 安防 測量
? 關于您能想到的任何其它問題
