HRC FT-P系列將無人機熱成像和數據記錄提升到全新高度，為專業應用而設計，不僅僅是一臺熱像儀，還是一臺熱工測量?jī)x和數據記錄器，為您的小型無人機運行和服務增添了巨大價值。
HRC FT-P不僅為您提供熱圖像，還可提供熱數據，力助您做出明智的決定。
產品特性
HRC FT-P為專業應用而設計，不僅僅是一臺熱像儀，還是一臺熱工測量?jī)x和數據記錄器，為您的小型無人機運行和服務增添了巨大價值。
HRC FT-P保持了原有的行業領先的熱成像質量和最暢銷HRC FT-M的超值特性，增添了熱視頻的全面數據記錄功能和14位靜止圖像功能。 HRC FT-P還采用了HRC FT-M中廣受歡迎、使用方便的10針mini-USB電源輸入/視頻輸出連接功能，實現輕松集成，確保您便利地存取下行傳輸模擬視頻。
HRC FT-P通過直接 PWM 連接為您提供了兩項熱像儀功能的飛行控制，而其支持MAVLink的前瞻兼容性將為繪圖、測量和精細農業應用所需的簡單圖像拼接做好準備。另外，HRC FT-P 還與即買即用的Pix4Dmapper 相兼容。這款便利的移動應用程序可幫助您快速、簡便地完成飛行前的熱像儀設置和配置，因此您不需要為了更改熱像儀設置而將電腦帶到飛行現場。
HRC FT-P 不僅為您提供熱圖像，還可提供熱數據，力助您做出明智的決定。
機載記錄
HRC FT-P將 8位 MJPEG 或 H.264 數字視頻以及 14 位靜止圖像記錄到可移動micro-SD卡中，因此您不會因傳輸損耗丟失任何數據。 圖像保存到micro-SD卡中，可通過micro-SD卡或?qū)嵯駜x插入U(xiǎn)SB連接線對圖像進行檢索，在這種情況下，您的電腦會將其視為存儲裝置。

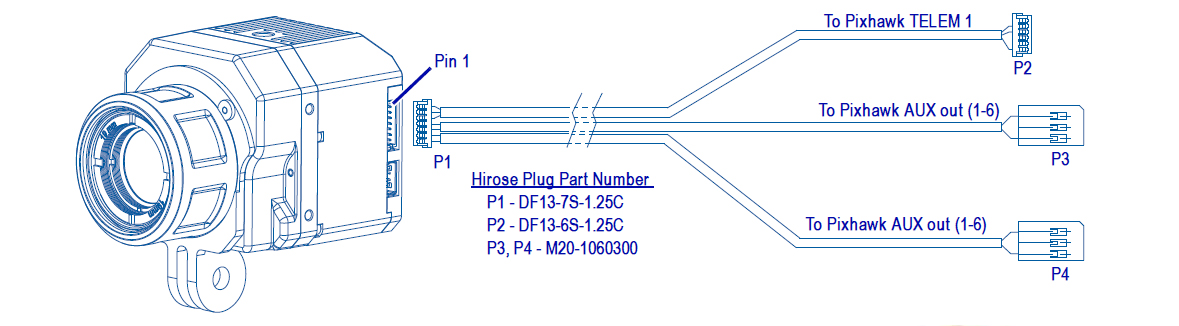

MAVLink 集成與熱像儀控制
除支持MAVLink 前瞻兼容性外，相同的組件端口連接通過 PWM 命令為您提供了兩個熱像儀控制項，您可以選擇調色盤、啟動或停止記錄，或通過無線電控制器出發熱像儀的電子變焦功能。
易于配置
HRC FT-P配有內置低功率藍牙模塊，因此您可以在飛機起飛前使用我們的定制iOS或安卓應用程序輕松地對熱像儀進行配置。 您可以更改調色板、設置圖像優化特性、配置PWM輸入、啟用記錄全

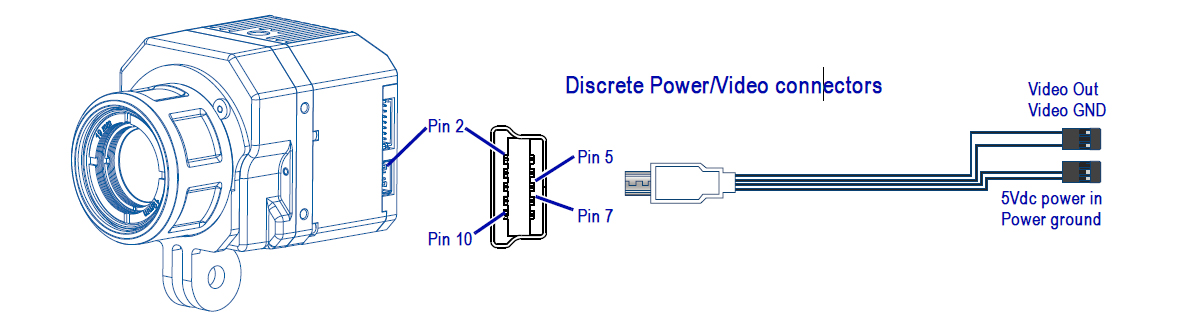

易于連接
將GoPro-兼容電纜插入10-針mini-USB接頭，為熱像儀提供5V直流穩壓電源，將模擬視頻發送到您的視頻發射機或OSD中，您就可以使用了
安裝簡單
HRC FT-P的重量很輕，因此，可安裝在任何類型的無人機上，并有眾多安裝方案可供選擇。 無論您想要采用硬安裝的方式還是想安裝在無刷式萬向架上，HRC FT-M都能夠?qū)崿F(xiàn)。
|
系統類型 |
參數 |
|
熱像儀 |
非制冷焦平面探測器 |
|
波長范圍 |
7.5 - 13.5 μm |
|
幀頻 |
25Hz |
|
像素大小 |
17μm |
|
分辨率 |
可選鏡頭 |
|
640×480 |
9mm 69° x 56°；13mm 45° x 37°；19mm 32° x 26° |
|
384×288 |
6.8mm 45° x 35°；9mm 35° x 27°；13mm 25° x 19° |
|
物理特性 |
|
|
尺寸 |
57.4 x 44.4 mm（包括鏡頭） |
|
重量 |
92.1–113.4 g（視配置而定） |
|
精密安裝孔 |
兩側與底部各有兩個M2x0.4安裝孔；頂部有一個 1/4-20螺紋安裝孔 |
|
圖形處理與顯示控制 |
|
|
sUAS圖像優化 |
增加系統的穩定性 |
|
倒置圖像 |
方便連接云臺、和其它串口設備 |
|
級性控制（黑熱/白熱）與調色板 |
方便連接云臺、和其它串口設備 |
|
模擬NTSC、PAL視頻接口 |
方便接入現有的視頻監控系統。 |
|
SD存儲 |
最大支持32G |
|
圖像，視頻存儲 |
8 位 MJPEG 或 H.264 數字視頻以及 14 位靜止圖像 |
|
MAVLink 集成與熱像儀控制 |
調色、啟動或停止記錄、或電子變焦 |
|
電源 |
|
|
輸入電源電壓 |
4.0 – 6.0 VDC |
|
環境 |
|
|
工作溫度范圍 |
-20°C 至 +50°C |
|
非工作溫度范圍 |
-55°C 至 +95°C |
|
工作高度 |
+40,000 feet |
應用
HRC FT-P配備了全球最受青睞的熱像儀所采用的功能強大的熱成像機芯，提高了靈活性和性價比，因此成為下列各項應用的理想選擇：
? 搜索和救援
? 消防
? 精細農業
? 屋頂檢測
? 電力線檢查
? 變電站檢查
? 手機信號塔檢查
? 安防 測量
? 關于您能想到的任何其它問題
